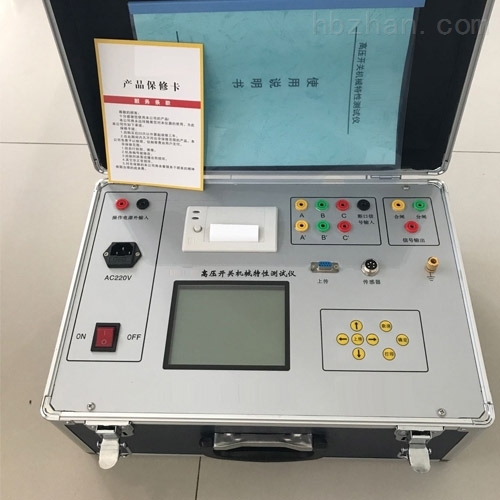

机械特性测试仪6个端口可定制

机械特性测试仪6个端口可定制

产品时间:2020-07-07

发货地:江苏

厂商性质:生产厂家

浏览次数:19

简要描述:机械特性测试仪6个端口可定制接线方便、操作简单。操作时只需一次合(分)动作便可得到合(分)闸全部数据,并可以打印出全部数据,以及断口电流波形和动触头运动曲线,便于分析保存。

详情介绍

产品简介:

机械特性测试仪6个端口可定制能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器合(分)闸顺序、合(分)闸zui大时间、三相不同期、同相不同期、合(分)闸时间、动作时间、弹跳时间、弹跳次数、弹跳幅、行程、开距、超行程、过行程、刚合(分)速度、zui大速度、平均速度、金短时间、无流时间、电流波形曲线(动态)、时间行程速度动态曲线(ms)、时间行程速度动态曲线(mm)等机械动特性参数。

功能特点:

1、 先进的EMC布局,内部实行强弱电相分离,具有超强的抗干扰能力。
2、 采用全进口贴片技术,保证测量的精确度,控制仪器在运输和使用中的损坏率。
3、 时间测量为3-12个通道,每个通道计时都是独立的。
4、 全中文操作界面,超大耐高温防太阳辐射液晶显示,屏幕自动显示12个断口状态,并提示下一步的操作。
5、 仪器自动识别并带有指示灯指示合/分闸状态(非脉冲式),操作简单方便。
6、 仪器自带15A 操作电源,纹波系数小,性能相当优越,现场只须220V交流电即可进行试验。
7、 *全自动低电压试验,只需设定一个电压值,不需人为进行操作。
8、 高速热敏打印机,超强存储功能,节约您的宝贵时间。
9、 过电流保护功能:用户不必担心接错线而损坏设备和仪器。
10、 重合闸测试:一次性测量金属短接和无电流时间。
11、 配有直线和角速度传感器,满足真空、少油、多油、SF6、负荷、GIS等6KV-750KV ,开关测试,测试结果可进行智能分析,数据可进行掉电保存。
12、 机械特性测试仪6个端口可定制内同步与外同步:两种方式满足直流与交流或负荷开关的不同需求。

 技术指标

1.测试项目范围 分辨率 精度
2.时间测量 内同步:0~1s   外同步:1s~ 0.1ms 0.1%读数±0.1ms
3.电流测量 0~15A 25mA ±100mA
4.行程测量 0~499mm 0.1mm 0.01%               500~999mm 0.2mm 0.1%
5.速度 0~20m/s 0.01m/s 读数±0.1m/s
6.工作电压:220V交流

7.使用环境:-20℃~+55℃
8.相对湿度:≤90%

9.采样频率:100KHz
10.打印机:高速热敏打印机

11.  计算机接口:232串口
12.触点时间测量:12路

13.显示屏:320×240高亮液晶屏
14.数据存储:存储14组测量数据及波形

15.重量:4.5Kg

注意事项:

1、选择内触发时,应切断高压开关装置自有的操作电源(断开刀铡或者拔掉保险),以免两种电源冲突,损坏仪器。
2、对于六断口断路器需使用两个断口信号端子,六断口以上则需使用12路高压开关机械特性测试仪。
3、选择内触发时,采集时间(电压输入的时长)默认0.5s即可,采集时间过长容易造成开关线圈损坏。选择手动触发时,采集时间一般设置3s即可,做完试验后记得恢复到0.5s。
