蝶式止回閥工作原理詳解
發布時間：2022-03-07 10:06:20
蝶式止回閥常被用在過水管道中，用來防止水倒流使用，常見的蝶式止回閥材質有鑄鐵和不銹鋼兩種，本篇文章重點為您介紹蝶式止回閥工作原理。

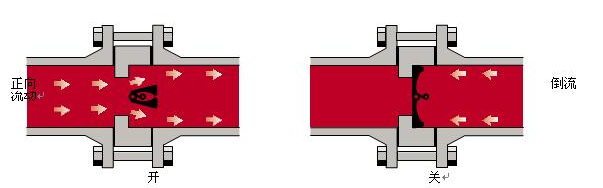

蝶式止回閥工作原理

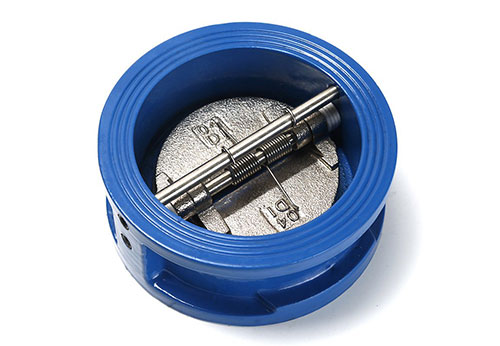

先來看一下蝶式止回閥外觀結構是什么樣的，如下圖：
蝶式止回閥克服了擺動式及碟片式止回閥的口徑和壓降限制，蝶式止回閥的閥瓣被一分為二，在中間鉸接。這樣兩個碟片只能在一個方向擺動，碟片靠裝在鉸鏈上的紐彈簧壓在閥座上。為了能在流道中心有一個鉸鏈，需在外面安裝一個固定銷，這樣就會引起閥門的泄漏，設計改進后可在里面安裝，流體就可以密封在閥體內部，不會泄漏到外面。如果在正常工作中碟片的根部會磨損閥座，蝶式止回閥頻繁開關就會很快導致閥座損壞。為克服這個問題，閥門剛打開時碟片根部提升，碟片只繞絞鏈旋轉。
和其它類型止回閥相比，蝶式止回閥有很多優點：通過該止回閥的壓降比通過其它形式的止回閥的壓降低很多；可用于開啟壓力較低的場合；蝶形止回閥可安裝在任何位置。
蝶式止回閥是般德閥門主推產品之一，有球墨鑄鐵、不銹鋼等多種材質可供選擇，產品適用于多種工況條件，歡迎您來詢價采購。
