蝶閥圖片、規格和型號
發布時間：2023-03-22 14:23:12
蝶閥是一種常見的用來控制管路內介質流通的閥門，它的啟閉件叫做蝶板，是圓盤形，往復旋轉0~90°來實現閥門開啟和關閉。蝶閥種類多用途廣，可以適用各種水流體，包括生活水、消防水、循環水、污水等，也可以用于粉體物料的輸送。

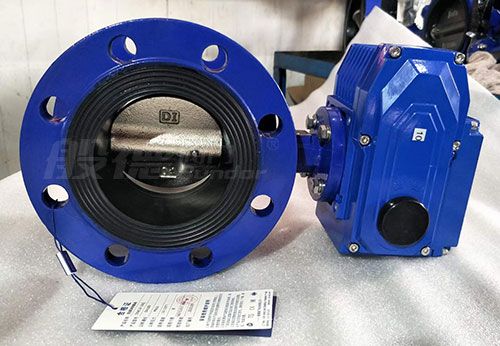

蝶閥圖片
蝶閥重量輕，體積小，結構也簡單，更適合被做成大口徑的閥門來使用，口徑范圍DN50-3000。主要用來控制開關，也可以做流量調節使用，但在小口徑的管道中很少用到，原因一是不好調節，二是蝶閥密封性能不如截止閥、球閥。
蝶閥規格參數
| 通徑DN | DN50~3000 |
| 壓力PN | 10、16、25、40、63 |
| 驅動方式 | 手動、氣動、電動 |
| 閥體 | HT200、QT450、WCB、CF8、CF8M、CF3M |
| 閥板 | 球鐵、CF8、CF8M、CF3M、2507、1.4469、1.4529等 |
| 閥座 | EPDM、NBR、PTFE、硬質合金 |
| 閥軸 | 45#、416、304、316等 |
| 適用介質 | 水、蒸汽、氣體、石油及石化產品、強腐蝕性介質等 |
| 工作溫度 | -20℃~426℃ |
| 連接形式 | 對夾、法蘭、溝槽 |
| 應用領域 | 水處理、給排水系統、水利建設、市政建設、高層樓宇、電力、化工、石油、環保等 |

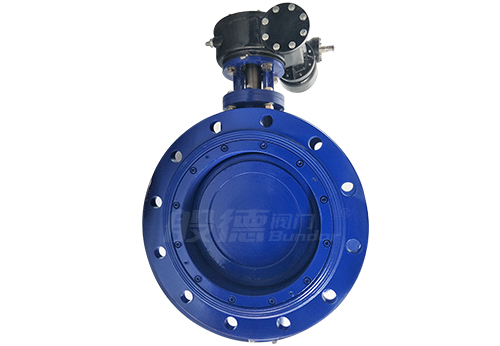

蝶閥圖片
蝶閥型號有：
橡膠密封蝶閥型號：D71X-16、D41X-16、D371X-16、D341X-16、D971X、D671X、D941X、D641X；
襯氟蝶閥型號：D71F-16、D41F-16、D371F-16、D341F-16、D971F、D671F、D941F、D641F；
雙偏心蝶閥型號：D342X-16、D342F-16、D342H-16；
硬密封蝶閥型號：D373H、D373W、D343H、D343W、D943W、D643H。
