閘閥工作原理閘閥結構圖

發布時間：2022-08-11 瀏覽次數：

閘閥在過水的管路中使用非常廣泛，主要做截?cái)嗔髁渴褂谩Ｏ竦y一樣，閘閥也有這不同的分類方法。按照結構形式可以分為明桿閘閥和暗桿閘閥；按照密封面可以分為硬密封閘閥和彈性座軟密封閘閥；按照鏈接形式又有法蘭閘閥、焊接閘閥等等。具體選擇哪一種閥門，用戶可以根據自己的工況條件來選擇。閘閥的分類雖多，但他們的工作原理都是相通的，包括閘閥的結構圖也都相差無幾。1Ms般德閥門

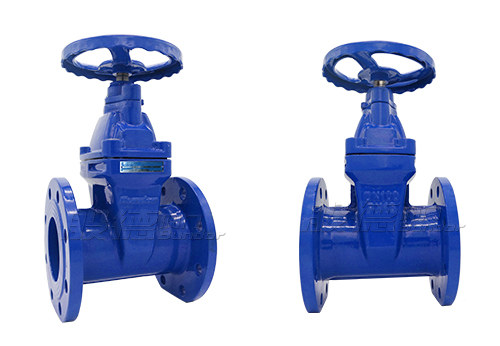

閘閥圖 1Ms般德閥門

一個完整的閘閥由閥體、閥座、閥桿、閘板、閥蓋、密封圈等幾部分組成，具體的閘閥結構圖如下：1Ms般德閥門

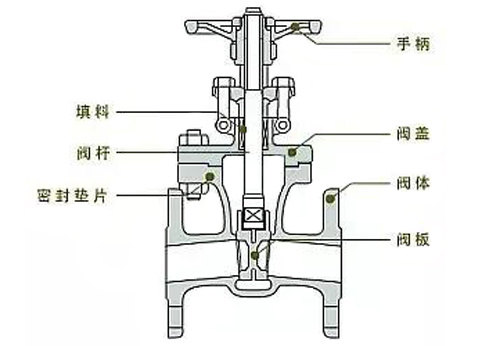

閘閥結構圖 1Ms般德閥門

閘閥結構圖1Ms般德閥門

閘閥工作原理：1Ms般德閥門

閘閥是只能做全開或者全關的，不能作為調節流量的閥門使用。它的工作原理就是閘板隨閥桿一起作上升和下降做直線運動，閥桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，來實現閥桿的上下運動，閥桿帶動閘板運動。閘板的運動方向與管道流體介質方向是垂直的。1Ms般德閥門

閘閥的開啟：1Ms般德閥門

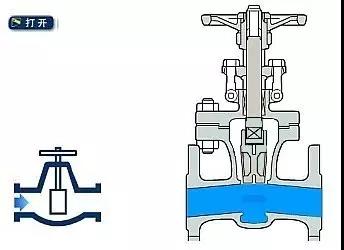

閘閥開啟 1Ms般德閥門

閘閥的完全開啟的狀態在運行時，是無法查看的，尤其是對于暗桿閘閥來說。明桿閘閥的開啟狀態可以觀察外露出來的閥桿位置來判斷，暗桿閘閥一般則以開不動為止作為完全開啟的標志。但考慮到可能因?yàn)闇囟茸兓霈F(xiàn)鎖死，一般閘閥開到頭，即開不動位置時，再回轉大概1/2圈，作為閘閥全開的位置。1Ms般德閥門

閘閥的關閉：1Ms般德閥門

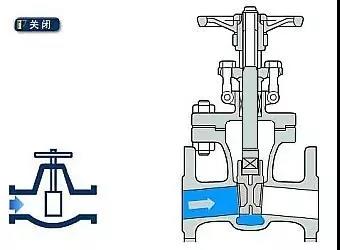

閘閥關閉 1Ms般德閥門

閘閥在關閉后，可以有自密封和強制密封兩種形式，自密封就是說密封面可以只依靠介質壓力來密封。但大部分閘閥的閘閥還是使用強制密封的，就是說閘閥的閘板關閉時，要依靠外力將閘板強行壓向閥座，來保證密封面的密封性能。通常閘閥的密封性能是好于蝶閥的。1Ms般德閥門
