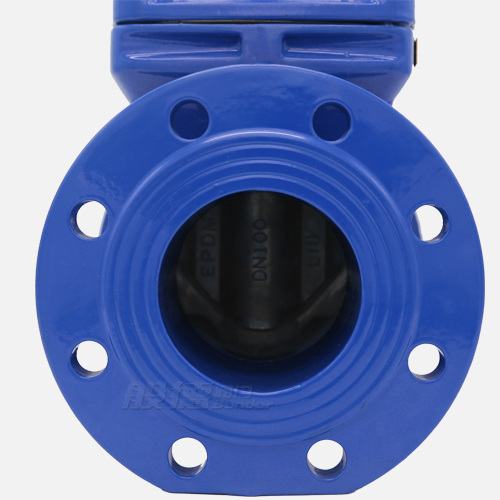

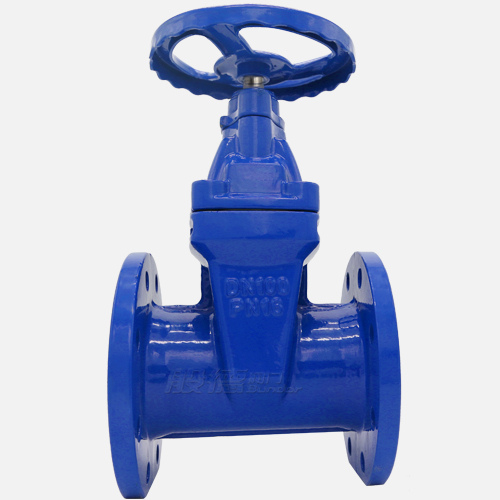

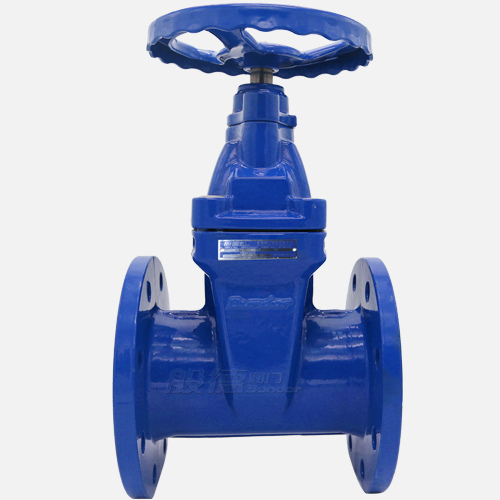

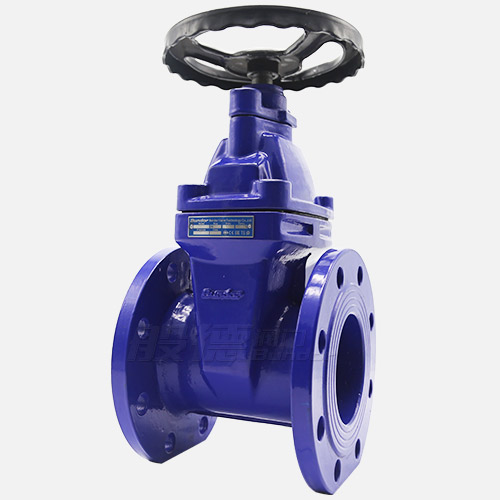

Z45X-16Q暗桿軟密封閘閥

【產品型號】: Z45X-16Q

【通徑】: DN50-DN1200

【公稱壓力】: PN16

【適用溫度】: -20～120℃

【適用介質】: 淡水、污水、海水、弱酸堿、空氣、蒸汽等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設 水處理電力給排水水利工程

我要咨詢

 首頁 > > 軟密封閘閥

更新時間： 2026-06-16 15:41:02

產品介紹

產品優點

閥體

閥體采用球墨鑄鐵材料進行精密鑄造，不易拉裂、凍裂；不會因運輸、碰撞、安裝而造成斷裂等現象。
噴涂

閥體內外采用粉沫環氧樹脂靜電涂裝，噴涂厚度達到250μm，有效防止閥體與介質接觸造成的腐蝕與生銹，并可用于污水系統。
閥板

閥板采用EPDM橡膠進行整體包覆，且橡膠與球墨鑄鐵閘板連接牢靠，不易脫落及彈性記憶佳，從而保證閥門密封性能穩定。
密封圈

閥桿為2Cr13材料并采用三“O”型環密封圈設計?？蓽p少開關時的摩擦阻力，避免介質外漏及可以不停水施工更換密封圈。
螺母

閥桿螺母和定位裝置采用黃銅材料，開關更順暢，避免操作過程中出現的卡阻現象。
質檢

從毛坯到成品包裝出廠每個環節層層質檢。

產品介紹

Z45X-16Q暗桿軟密封閘閥是般德閥門生產的彈性座軟密封閘閥，利用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良，漏水和生銹的現象。軟密封閘閥底部采用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻?？蓮V泛用于自來水，污水，建筑，石油，化工，輕紡，電力，船舶，冶金，能源系統能流體管線上作為調節和截流裝置使用。

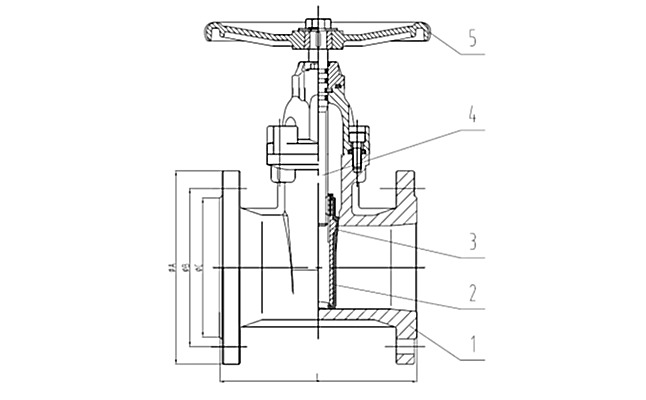

產品參數

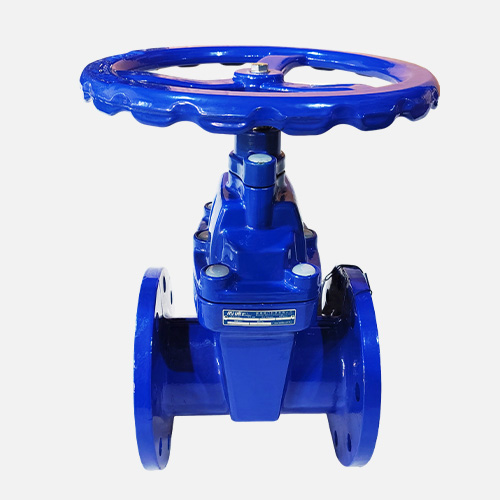

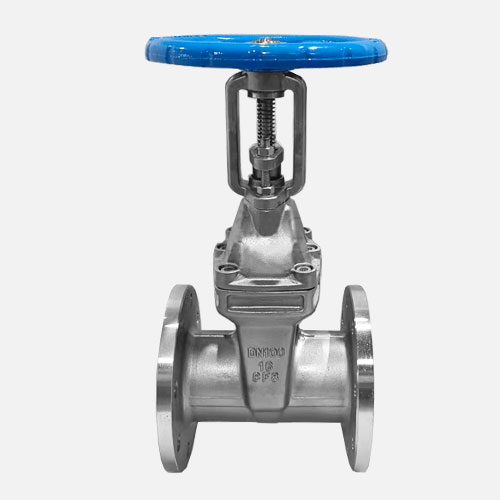

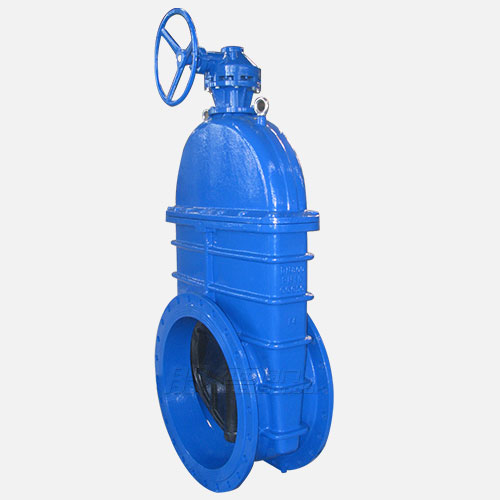

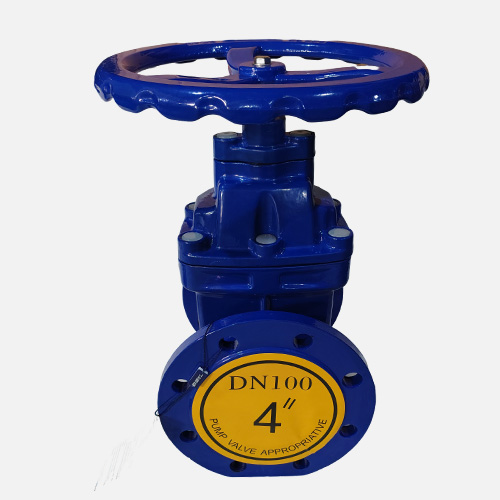

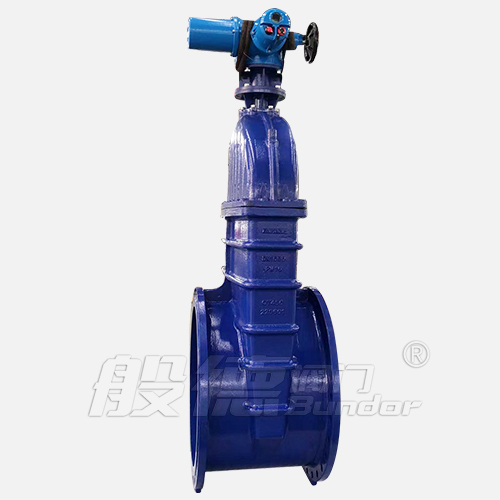

相關產品

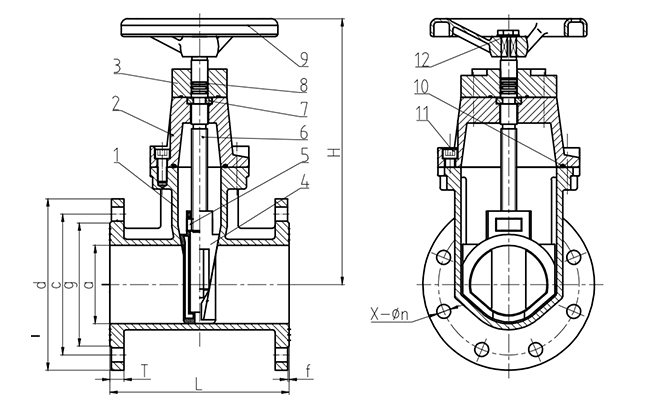

DN	L±2	H	a	d	c	x-n	T	f	g
40	165	240	40	150	110	4-19	19	3	84
50	178	240	50	165	125	4-19	19	3	99
65	190	270	65	185	145	4-19	19	3	118
80	203	290	80	200	160	8-19	19	3	132
100	229	330	100	220	180	8-19	19	3	156
125	254	380	125	250	210	8-19	19	3	184
150	267	420	150	285	240	8-23	19	3	211
200	292	510	200	340	295	8-23/12-23	20	3	266
250	330	600	250	395/405	350/355	12-23/12-28	22	3	319
300	356	690	300	445/460	400/410	12-23/12-28	25	4	370
350	381	780	350	505/520	460/470	16-23/16-28	27	4	429
400	406	880	400	565/580	/515/525	16-28/16-31	25/28	4	480
450	432	1000	450	615/640	565/580	20-28/20-31	30	4	530/548
500	457	1055	500	670/715	620/650	20-28/20-34	27/32	4	582/609
600	508	1260	600	780/840	725/770	20-31/20-37	30/36	5	682/720

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
