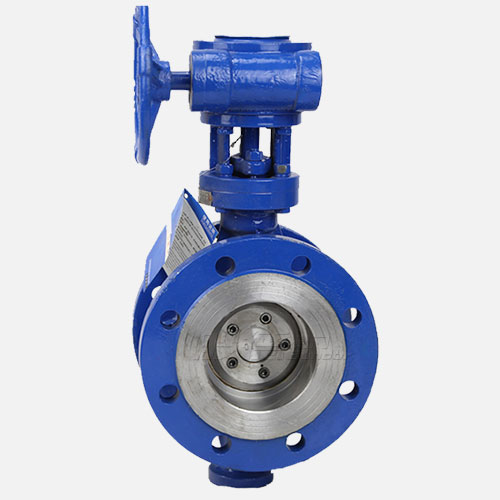

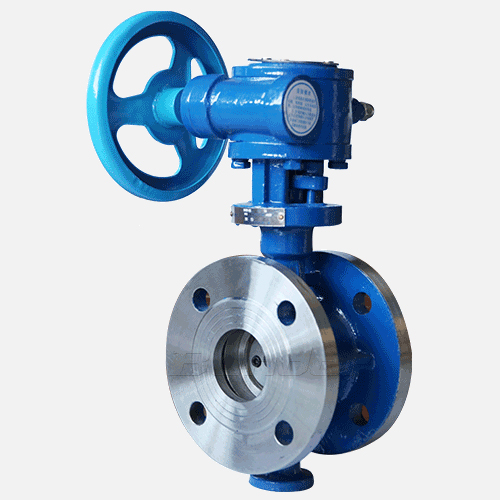

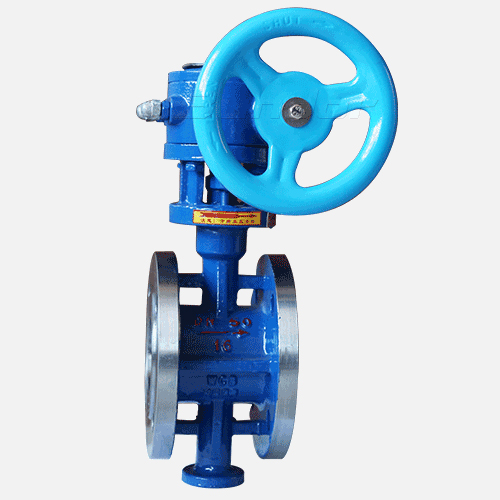

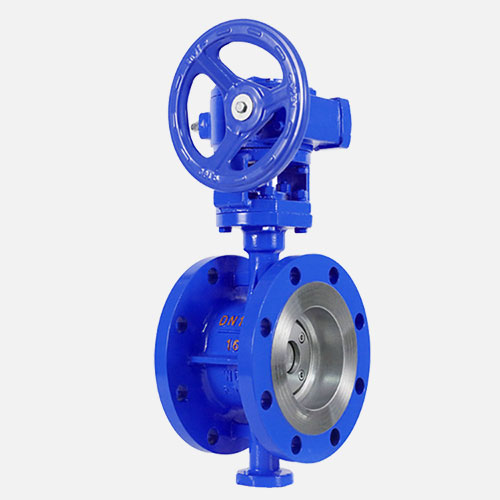

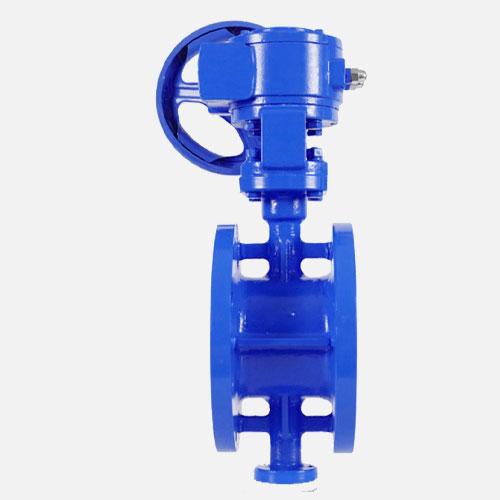

D343H-16C三偏心蝶閥

【產品型號】: D343H-16C

【通徑】: DN50-1200

【公稱壓力】: PN0.6-6.4MPa

【適用溫度】: -28----425°C

【適用介質】: 水，弱酸堿性介質

【閥體材質】: 碳鋼/不銹鋼

應用領域：

市政建設化工水處理電力石油給排水水利工程

我要咨詢

 首頁 > > 偏心蝶閥

更新時間： 2026-07-13 09:52:41

產品介紹

產品優點

閥體

閥體全部為精密鑄造閥體，材質WCB達標、外觀精細，無沙眼
蝶板

數控車床加工蝶板，密封圈為軟硬多層疊式金屬圈，具有金屬和彈性密封的雙重優點
閥桿

閥桿采用不銹鋼材質，經過調質處理使閥桿的強度提高一倍，降低了因閥桿變形造成的啟閉、泄露問題
涂裝

產品生產完畢后，每臺產品均使用無鉛油漆對底漆和面漆進行三遍涂裝，保證產品外觀的亮度與耐銹蝕度
加工

閥板厚重，閥桿粗大，銷釘粗大、閥座加工精細，平整，無焊疤
質檢

從毛坯到成品包裝出廠每個環節層層質檢

產品介紹

D343H-16C三偏心蝶閥屬于金屬硬密封蝶閥（又稱多層次硬密封蝶閥），是長壽命、節能型蝶閥產品。產品耐高溫耐腐蝕，廣泛適用于電力、石油、化工、冶金、市政建設等工業管道上作截斷或調節介質流量用。D343H三偏心蝶閥采用三維偏心原理設計，閥座采用硬、軟密封兼容的多層次結構加工精湛工藝先進。

產品參數

相關產品

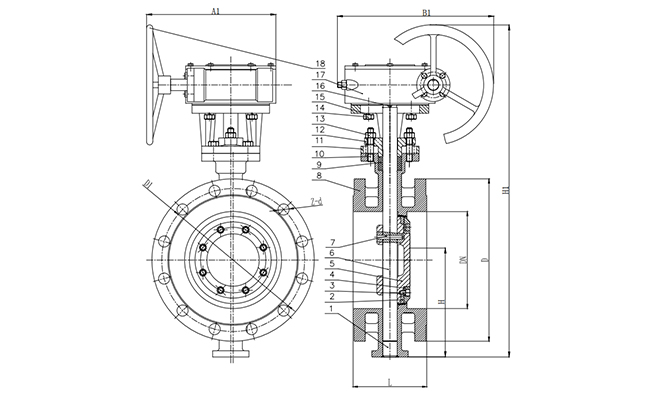

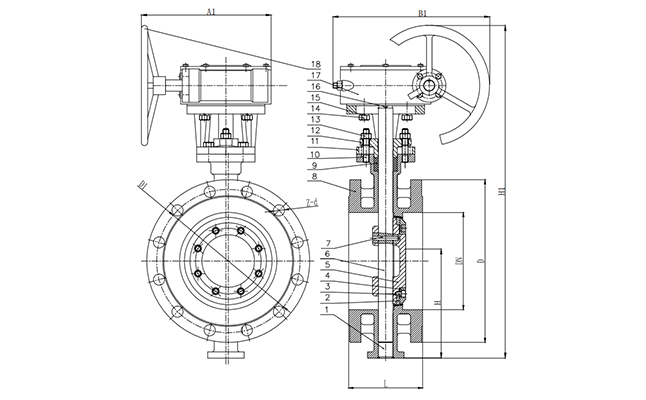

DN	L	H	H1	A1	B1	D	D1	Z-d
50	108	112	350	180	200	165	125	4-18
65	112	115	370	180	200	185	145	4-18
80	114	120	380	180	200	200	160	8-18
100	127	138	420	180	200	220	180	8-18
125	140	164	460	180	200	250	210	8-18
150	140	175	555	270	280	285	240	8-22
200	152	200	760	400	425	340	295	12-22
250	165	243	830	400	425	405	355	12-26
300	178	250	895	450	560	460	410	12-26
350	190	280	950	450	560	520	470	16-26
400	216	305	1190	535	580	580	525	16-30
450	222	350	1255	535	580	640	585	20-30
500	229	380	1305	535	580	715	650	20-33
600	267	445	1340	570	660	840	770	20-36
700	292	480	1520	750	750	910	840	24-36
800	318	530	1710	750	750	1025	950	24-39
900	330	580	1810	750	750	1125	1050	28-39
1000	410	650	1960	900	750	1255	1170	28-42

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
